說明書

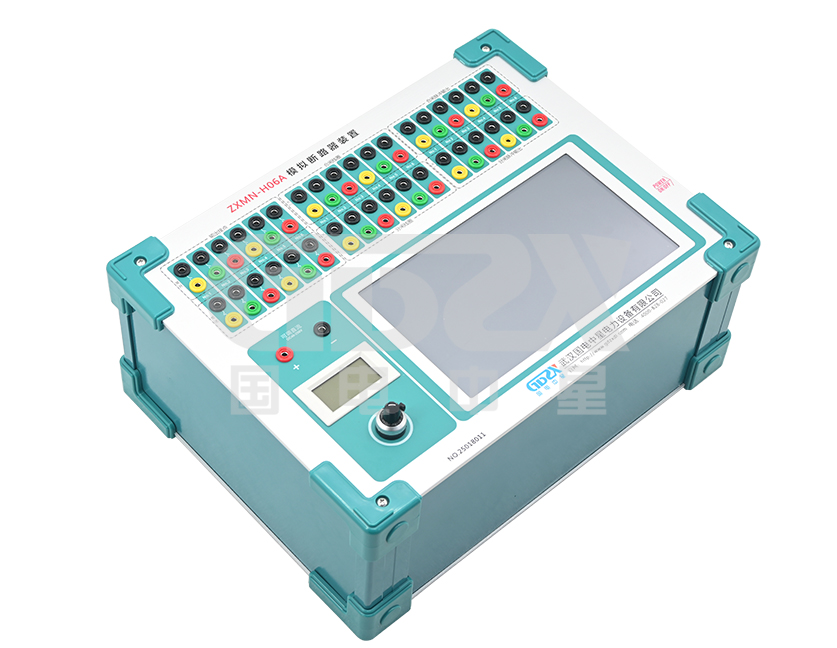

操作視頻ZXMN-H06A雙路模擬斷路器裝置用于繼電保護裝置的整組試驗，以及在其它試驗項目中替代真是的斷路器，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，最大限度地降低實際斷路器的動作次數，提高使用壽命。本模擬裝置可與繼電保護校驗裝置配套使用，也可獨立使用。特別在新建 廠、站的高壓斷路器沒調好或未投直流電源的情況下，使用本裝置進行繼電保護試驗將不受外界因素的影響，從而縮短調試時間，提高試驗工作效率。在生產廠家和科研等部門使用該裝置更顯得事半功倍。其它類似運用可根據具體情況具體處理。（該裝置主要針對于永磁斷路器合分閘模擬）。
1. 六組開關量接點，對應分合閘線圈；
2. 同時提供六組分合、閘線圈；
3. 自帶手動分合閘功能；
4. 分合閘線圈阻值可多級調整；
5. 分合閘出口時間可多時段選擇；
6. 自帶多對分合閘位置空接點輸出；
7. 自帶多對分合閘脈沖輸出空節點
8. 單片機微機控制系統，可實行智能化升級，滿足多種需要；
9. 高性能的硬件平臺，主要元器件均為工業級標準，保證了裝置的高品質。
10. 合閘線圈正電壓為合閘，負電壓為分閘
工作電源電壓 | AC220V±10% 50HZ 工作電流小于0.5A |
開出量節點 | 斷路器位置輸出接點6對常開6對常閉，相互獨立。分為兩組，與斷路器跳閘線圈相對應 |
分、合閘時間 | 10mS-1000mS任意可設，誤差不超過±5ms |
分、合閘電流（線圈電阻） | ∞Ω、880Ω、440Ω、220Ω、110Ω、44Ω |
手動分合閘 | 當通過觸摸屏上的“手動合閘”和“手動分閘”按鈕來操作時斷路器模擬裝置分、合閘線圈中沒有電流通過 |
輸出節點 | 接點容量： DC220V/0.5A，AC220V/5A |
分、合閘脈沖輸出 | 提供六組輸出1000毫秒的開關量節點 |
顯示 | 采用10寸彩屏，無任何機械轉換開關，按鈕，增加壽命 |
結構 | 采用手提機箱方便組屏實驗 |
恒流電壓源 | 可選配大容量10A 250V |
接口 | 帶485通訊接口，可與上位機聯接 |
分、合閘操作電壓 | DC40-250V可調 |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
