首頁 > 產品中心 > ZX3030F變電站綜合自動化系統檢定裝置

ZX3030F變電站綜合自動化系統檢定裝置

實現對廠站監控系統測控裝置遙測、遙信、遙控、遙調自動校驗的裝置

參考標準：GB/T 13729-2002

● 可輸出交直流電壓,交流電流，裝置等級0.05。
● 可提供交直流電壓標準、交流電流標準、功率標準、相位標準、功率因數標準、頻率標準、電能標準。
● 可以保存RTU試驗數據，進行查詢、瀏覽、打印、刪除等操作。

注： 關于產品購買、技術維護等服務，歡迎致電! 4000-828-027
產品簡介

        為了實現對廠站監控系統測控裝置四遙的檢測，我司與湖北省電力試驗研究院聯合研發了可實現遙測、遙信、遙控、遙調自動校驗的裝置。ZX3030F變電站綜合自動化系統檢定裝置采用DSP 技術、GPS 授時技術、計算機無線通信技術等新技術，可對RTU 的四遙功能及指標進行校驗，具備強大的數據庫管理平臺，校驗數據可存貯、傳輸、查詢、修改、打印，可自動生成測試報告和原始記錄。

產品別稱

三相交直流指示儀表檢定裝置、三相多功能電能表檢定裝置、電能表現場校驗儀 、三相交直流儀表校驗裝置、變送器/交流采樣現場校驗儀、三用表校驗裝置、交直流標準源、三相程控精密測試電源、標準測試電源、三相標準源、三相便攜式校驗裝置、多功能交流采樣校驗裝置、交直流指示儀表校驗裝置、變送器校驗裝置、電能表檢定裝置、多功能三相交直流標準源、RTU檢定裝置、RTU遙測檢定裝置

性能特點
技術指標

1、交流輸出

項目指標
電壓輸出量程基本量程： 25V、100V、250V、600V
自動量程：0V～600V
電壓調節范圍0～120% UN
電壓調節細度0.002%UN
電壓輸出容量≥20VA/相
電壓輸出準確度0.05%
電流交流量程基本量程： 1A、5A、25A
自動量程：0A～25A
電流調節范圍0～120%IN
電流調節細度0.002%IN
電流輸出容量≥20VA/相
電流輸出準確度0.05%
頻率調節范圍45HZ～65HZ
頻率分辯率0.001HZ
頻率準確度±0.01HZ
相位調節范圍0°～360°
相位分辯率0.01°
相位準確度±0.2° (額定電壓、電流滿量程輸出時)
功率準確度0.05%（無功≤0.2%）
電壓電流波形失真度≤0.2%（直流紋波含量≤1%）
電流電壓總諧波畸變率≤0.2%
諧波分量2~31次，幅度0-40%
電壓、電流、功率穩定度≤0.02%/2min
裝置綜合誤差0.05%
工作環境溫度-20°C～40°C
相對濕度10%～90%
供電電源220V±10%、48 HZ -51HZ

2、直流輸出

直流輸出
項目指標
直流電壓輸出量程基本量程： 25V、100V、250V
直流電壓調節范圍0～120% UN
直流電壓準確度0.05%
直流電壓穩定度0.02%/2min
直流電壓紋波含量<1%

3、直流模擬量測量

直流模擬測量量
直流電壓測量量限±5V
直流電壓測量分辨率0-120%
直流電壓測量顯示位數6位
直流電壓測量準確度0.05%
直流電流測量量限±20 mA
直流電流測量分辨率0.001%，
直流電流測量顯示位數6位
直流電流測量準確度0.05%

4、狀態量輸出

1）二進制碼“1”表示“閉合”，“0”表示“斷開”；
2）狀態量標稱電壓值為24V/48V/110V/220V；
3）狀態量輸出電流：200mA；
4）狀態量路數：有8個獨立輸出。
5、脈沖量輸出
1）頻率：0-5KHZ可調；
2）脈寬：0.1ms-100ms可調；
3）電平：24V/48V/110V/220V；
4）脈沖數：輸出脈沖數可以設置。
6、遠動規約
1）循環式（CDT）遠動規約應符合DL451-91；
2）問答式（POLLING）遠動規約應符合DL/T634-2002。
7、工作電源：AC220V±10%。

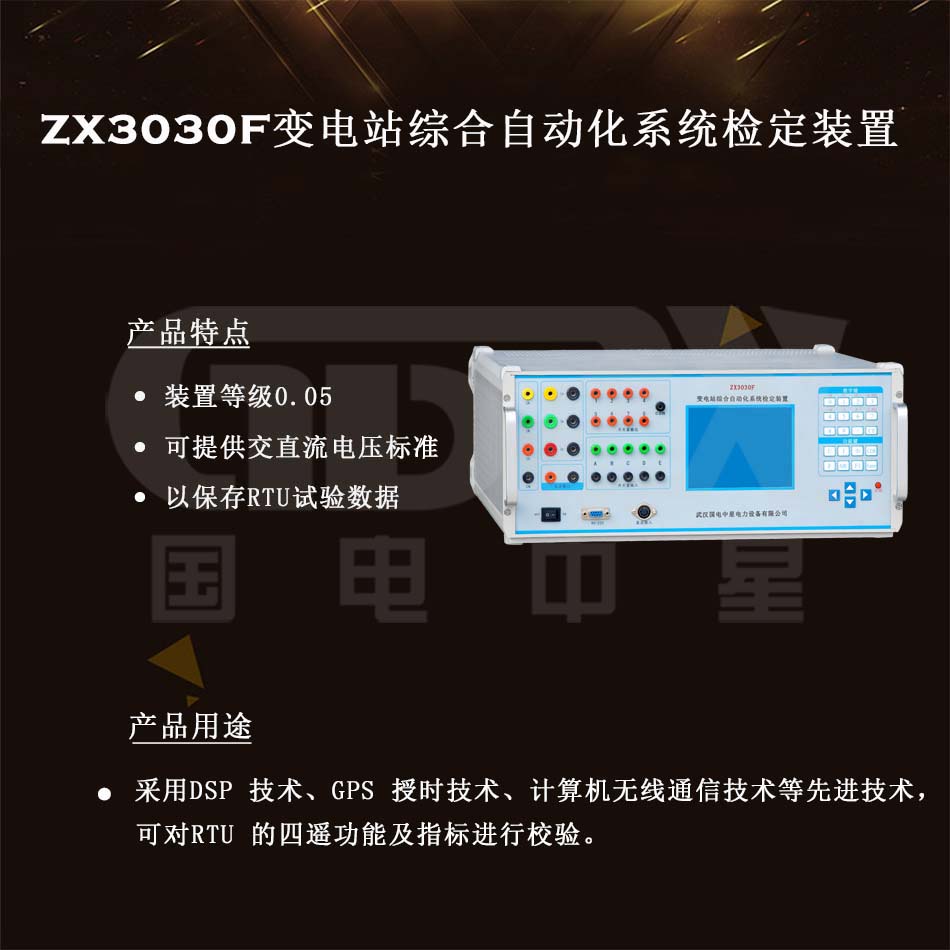

ZX3030F變電站綜合自動化系統檢定裝置介紹圖

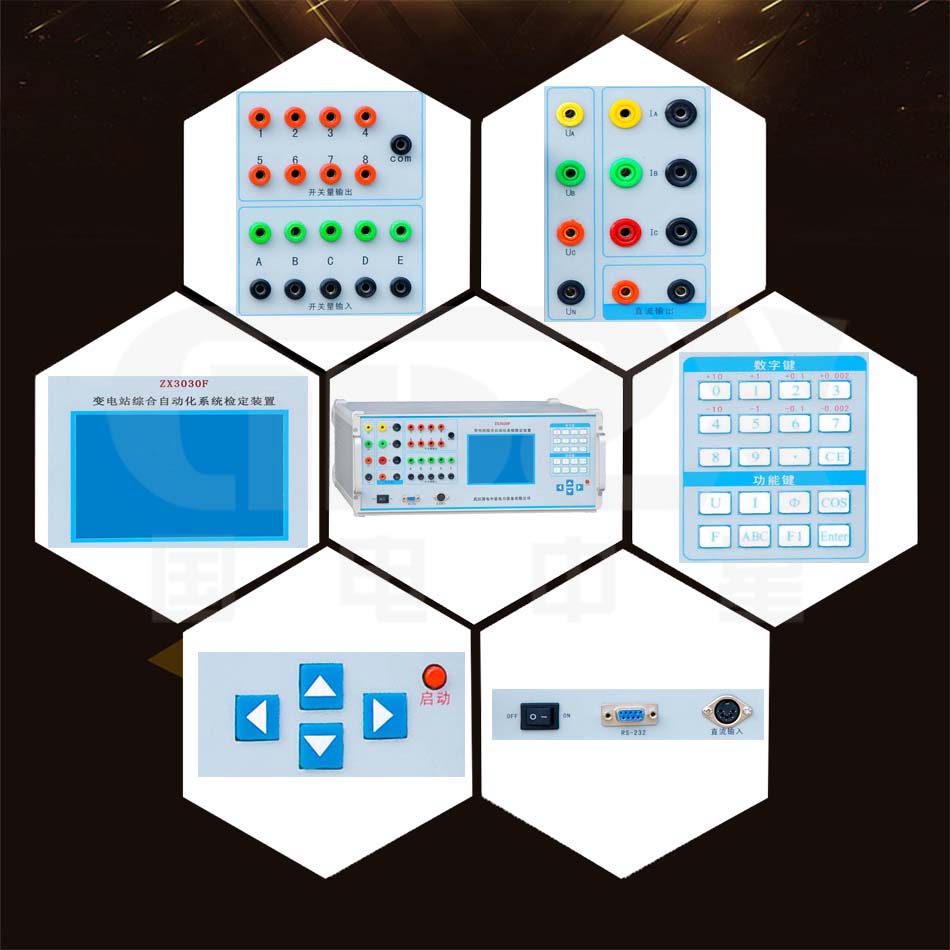

ZX3030F變電站綜合自動化系統檢定裝置細節圖

注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
